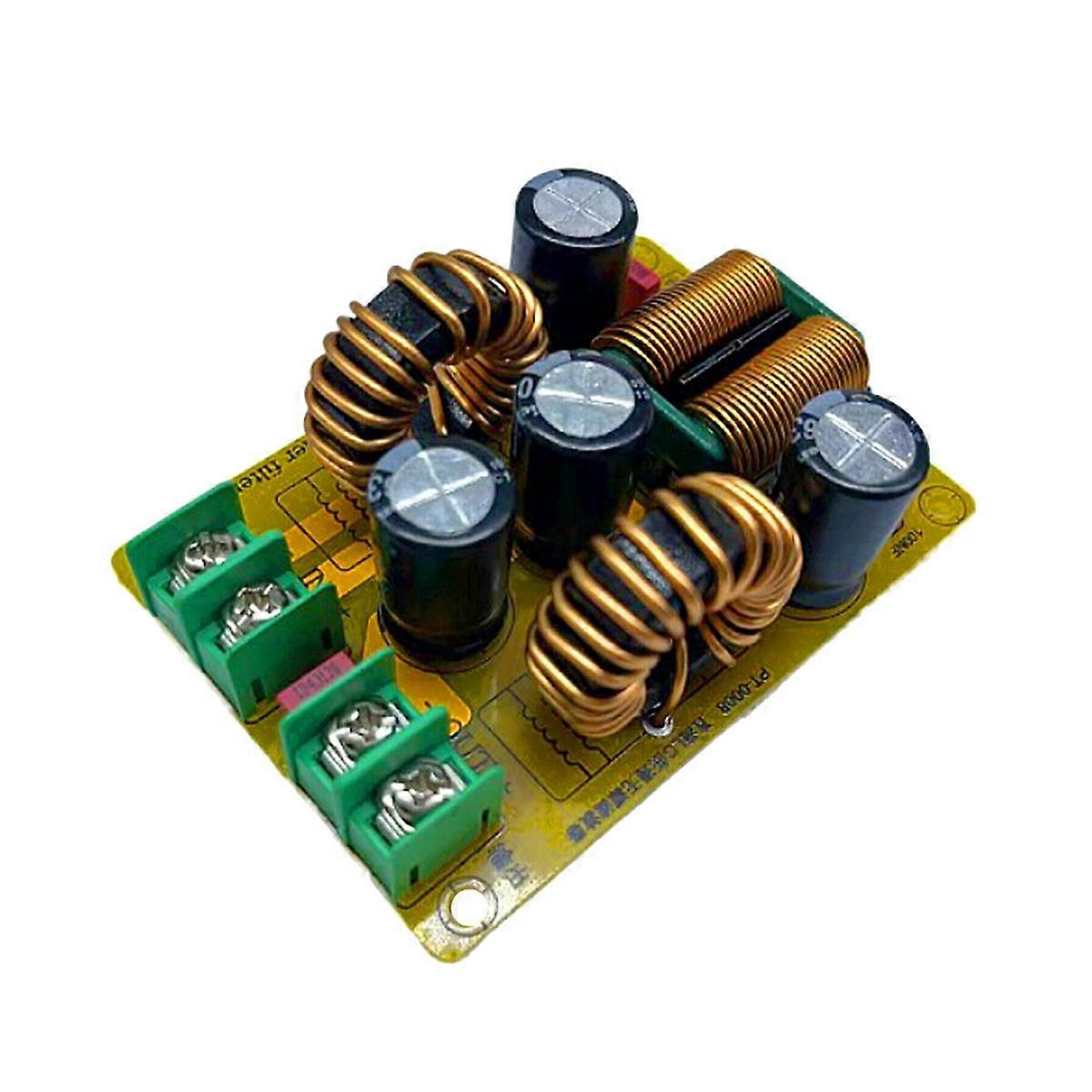

PT-0008 Wprowadzenie do obwodu filtra zasilania prądem stałym: Obwód składa się z trzystopniowego filtrowania, pierwsza część to - - stopniowy obwód filtra LC, druga część to filtrowanie EMI w trybie wspólnym, a trzecia część to dwustopniowy obwód filtra LC. Filtr LC jest ogólnie nazywany filtrem pasywnym. Jest to urządzenie do kompensacji harmonicznych mocy prądu stałego, składające się z cewek indukcyjnych i kondensatorów. Może filtrować harmoniczne w zasilaczu jeden lub więcej . Oczyść zasilacz prądu stałego i filtrowanie w trybie wspólnym, co może stłumić problem szybkich przejściowych zakłóceń impulsów grupowych z częstotliwością powtarzania kilku kiloherców w niektórych lokalizacjach. Wejście: DC. Wyjście: DC. Napięcie: 50 V (wyższe napięcie może zastąpić kondensator elektrolityczny na) Prąd: 20A Specyfikacja głównych części: Płytka drukowana: Dwustronna płytka z włókna szklanego FR4 Kondensator elektrolityczny: 50V 470UF średnica 13MM dozowanie 4 SZT Kondensator foliowy: 100NF 3SZT Indukcyjność pierścienia magnetycznego: ilość 2 sztuk (20A wysoki prąd wykorzystuje FeSiAl), Indukcyjność w trybie wspólnym; zużycie 1 SZTUK, (prąd płaskiej indukcyjności taśmy miedzianej 20A) Gniazdo: 7.62 gniazdo 2PIN 2SZT Moduł ten nadaje się do eliminowania użycia zasilacza prądu stałego z zakłóceniami elektromagnetycznymi. Może być stosowany do filtrowania po przełączeniu wyjścia zasilania, samochodów, motocykli i prądu stałego z silnymi zakłóceniami elektromagnetycznymi. Partie fabryczne są różne, a niektóre wyglądy mogą się różnić, co nie ma wpływu na produkt Kolor:Kolor zdjęcia Materiał:ABS Zawartość Paczki: 1 x filtr dolnoprzepustowy Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
